◆?產品概述
圓形逆流式玻璃鋼冷卻塔采用逆流式氣熱交換技術，填料采用改性聚氯乙波片，以擴散淋水面積；通過旋轉布水方式，實現布水均勻，增強冷卻效果。

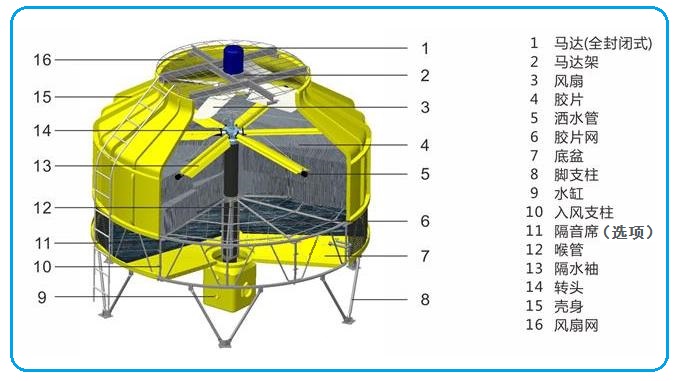

冷卻塔結構圖
◆?冷卻電機特點
冷卻塔采用Y系列戶外型電機。
具有良好的防水、防潮、耐腐蝕性
線包材質為銅線
絕緣等級為F級
防護等級達到IP55
電機工作電壓為380V，額定頻率為50Hz

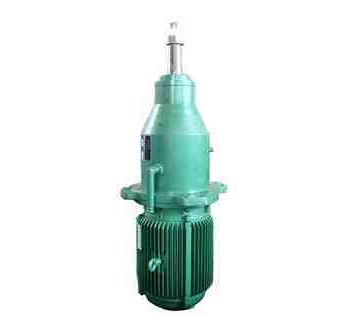

冷卻塔減速機，是一種運用行星輪系傳動原理，采用硬齒面圓柱齒輪浮動嚙合機構的減速機。該產品結構緊湊、體積小、運轉平穩、噪聲低、耐腐蝕、壽命長，使用維修方便。

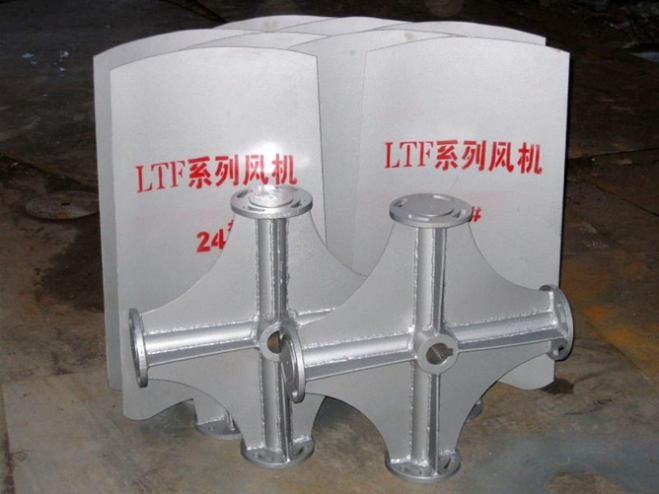

◆?冷卻風機特點
采用清華大學工程力學設計機翼型軸流風機
葉片為鋁合金材質
葉片采用可調式設計，可根據用戶需求調節角度，改變風量大小。
設計設點：氣動力合理、效率高、風量大、噪聲低、耐腐蝕。
厚度3mm以上，設計使用壽命15年

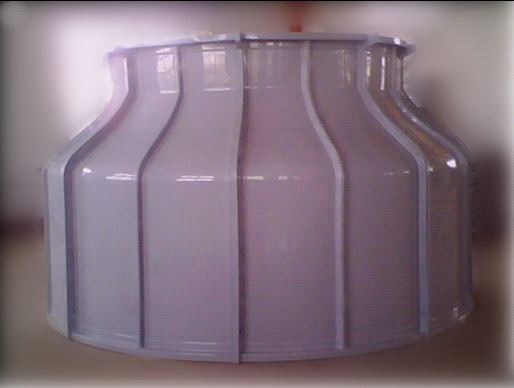

◆ 冷卻塔殼體特點
采用聚酯玻璃鋼材質制作
采用耐腐蝕性191#樹脂
加工工藝：加工過程中用玻璃纖維氈材料增加殼體密度，用玻璃纖維布增加殼體強度。
優點：表面平整光滑，外形美觀、耐老化、耐腐蝕、不退色、不龜裂、抗紫外線等優點。
設計使用壽命25年。
◆ 高效收水器
采用低阻加筋弧形收水器
收水器片采用耐腐蝕的改性PVC材料擠拉成型，材質為全新料。
其結構通過改變氣流流向，能有效地去除從塔內出來的濕空氣水份，按循環水量計的飄水損失達0.001%以下。
阻燃氧指數≥40，正常使用條件下，設計使用壽命為10年，保證在70℃溫度下不軟化變形，在-40℃溫度下不脆裂。
◆ 標準散熱片填料
材質為改性PVC全新材料
耐溫達到60℃
設計波形：斜折波
尺寸(H)：20公分、25公分
產品特點：對水的再分配能力強、阻力小、熱力性能好、抗老化、不易變形等優點
設計使用壽命10年。

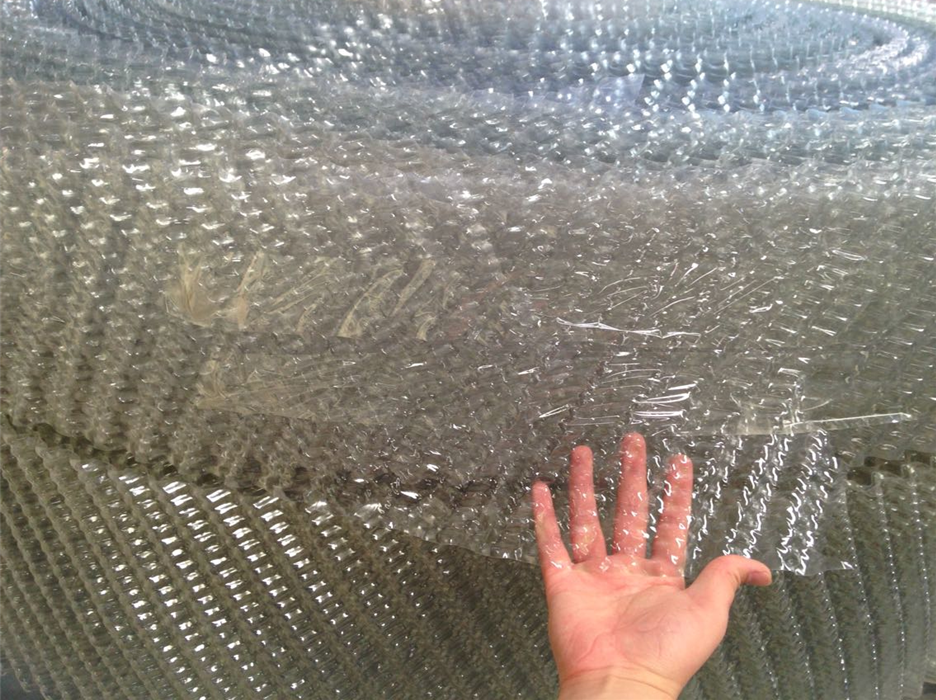

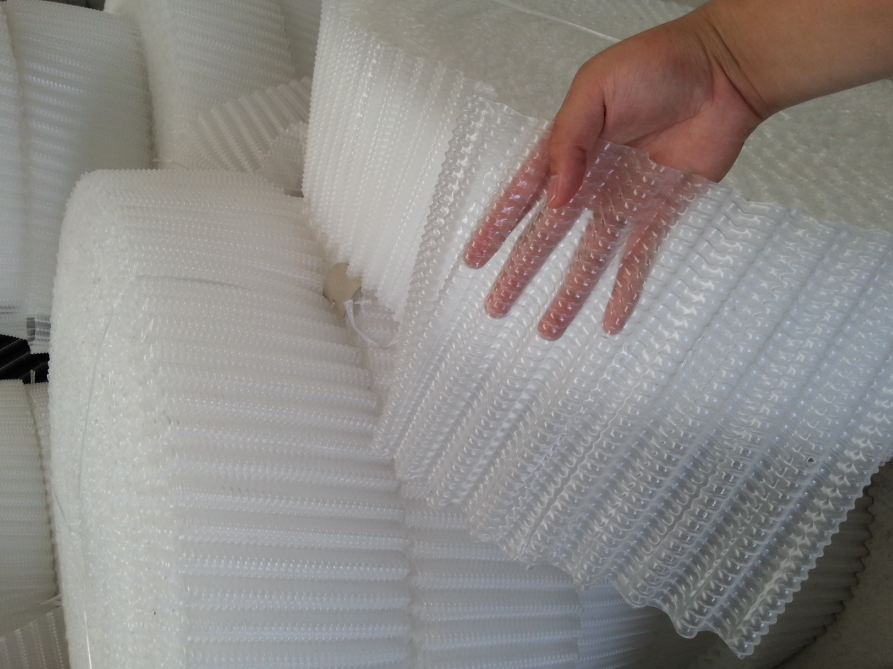

◆ 耐高溫散熱片填料
材質為改性PVC無色透明全新材料
耐溫達到120℃
設計波形：斜交波
尺寸(H)：20公分、25公分
產品特點：對水的再分配能力強、阻力小、熱力性能好、抗老化、不易變形等優點。
設計使用壽命10年。

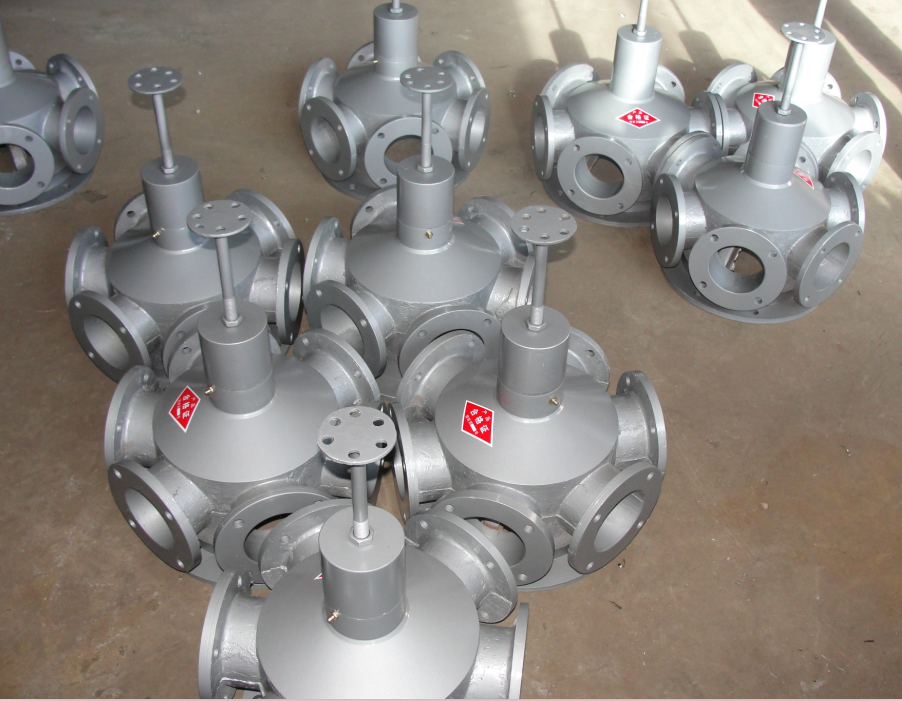

◆ 旋轉式布水器
利用水驅動旋轉布水器旋轉式灑水，布水均勻、散熱效率高。
采用鋁合金材質鑄造而成，軸承為不銹鋼材質。
工作水壓0.05mpa-0.08mpa。
其他布水器材質：銅質、玻璃鋼材質、不銹鋼材質、ABS工程塑料材質。

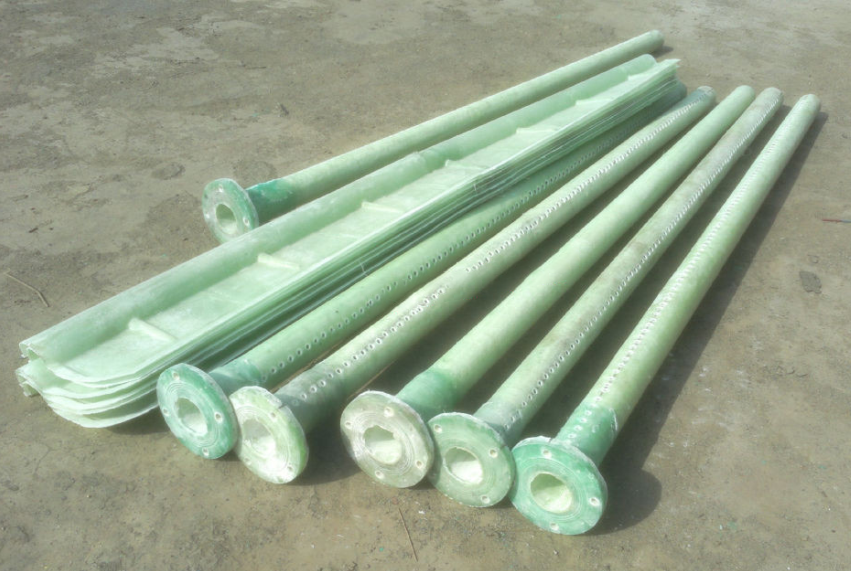

◆ 灑水管
我公司研制的特殊設計的孔徑和角度，使內部具有防堵塞性能
采用機械纏繞的高強度玻璃鋼管，此玻璃鋼灑水管耐高溫、韌性大、耐腐蝕、強度高
法蘭采用一次性模壓成型工藝制作。

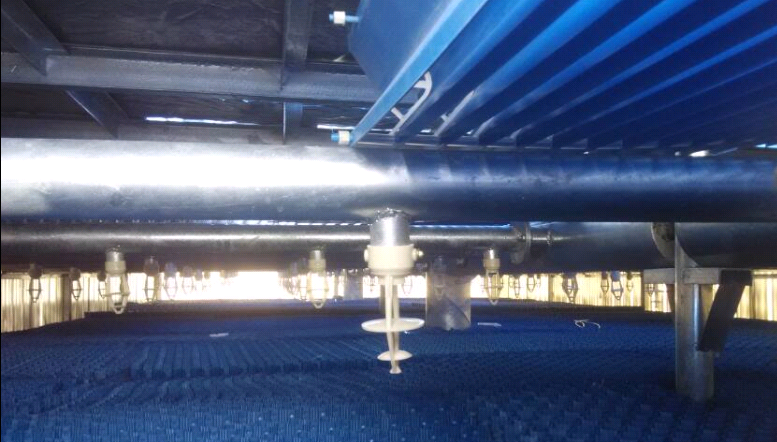

◆ 固定式噴淋系統
采用固定式噴淋分布配水系統，內部具有防堵塞性能。
塔內不同位置噴頭的布水流量偏差＜5%，整個配水系統在額定流量的70％～130％內配水均勻。
此形式布水均勻，維修率低。通常應用于大型冷卻塔設備。
噴頭材質為ABS工程塑料，一次注塑成型，保證水溫達到100℃不軟化變形，冬季環境溫度在－35oC不凍裂脫落；
工作水壓0.03mpa-0.10mpa。
設計使用壽命10年。

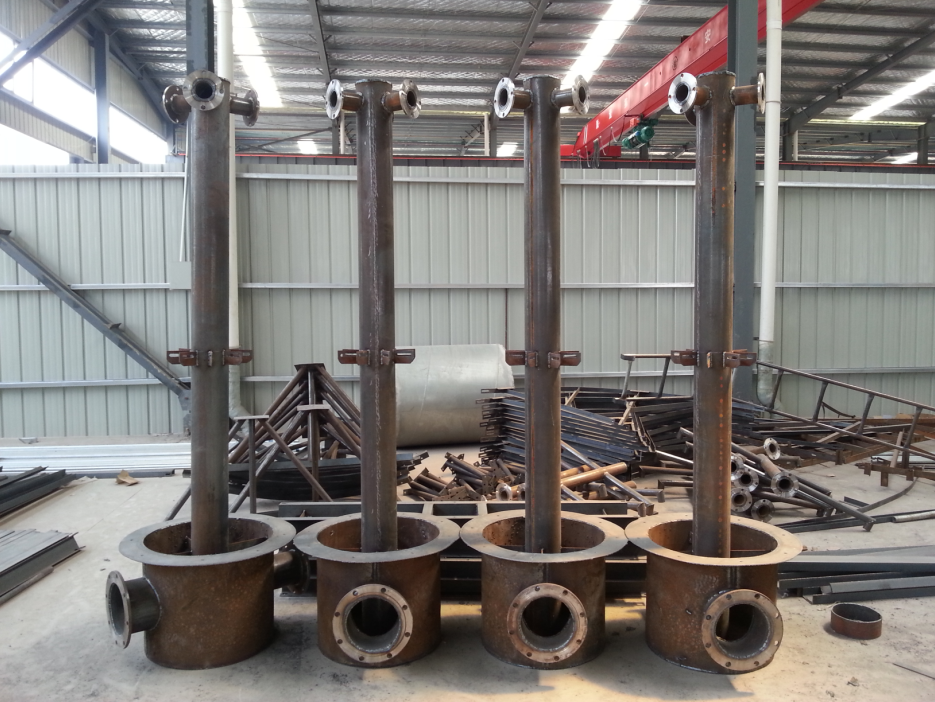

◆ 鋼結構件
采用先進的良流線技術加工而成，整體結構強度高，結構受力合理。塔體結構具有多向受力性能的效果，能有效的承受集中荷載，非對稱荷載，降低了冷卻塔的振動。提高了冷卻塔抗風荷、抗震能力，具有良好的整體穩定性。塔內主要受力鋼件、配水管及檢修梯等部件，其防腐問題是整塔質量保證的一個重要環節，本廠為保證質量，所有出廠鋼質構件均采用鍍鋅防腐處理。

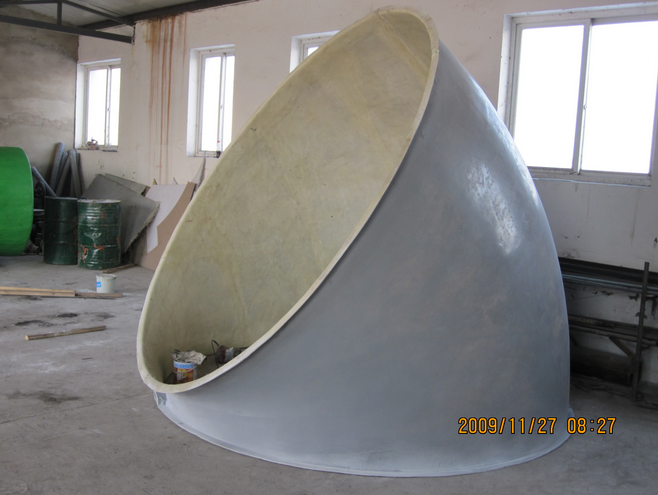

◆ 冷卻塔消音罩
采用玻璃鋼制作，安裝在冷卻塔風筒上部，有效吸收噪音，把噪音導向空曠的一面區域，使噪音降低。尤其是靠近居民樓或樓房靠窗的一面，導風消音罩起到至關重要的作用。

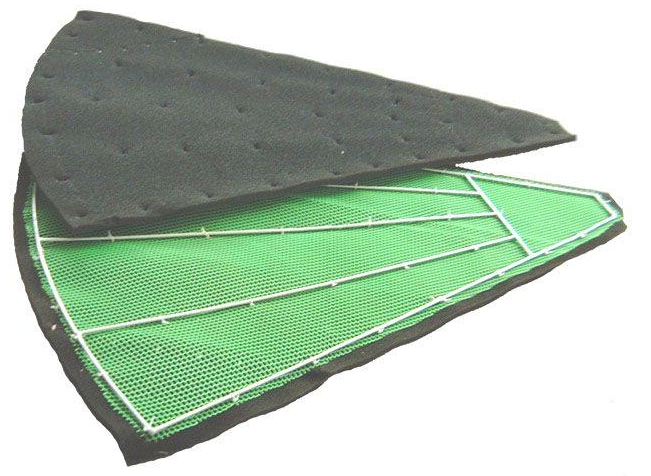

◆ 冷卻塔消音毯
采用尼龍制作，安裝在冷卻塔水盤上部，水落到消音毯上時，有效吸收落水聲音，使噪音降低。尤其是靠近居民樓或樓房靠窗的一面，消音毯起到至關重要的作用。

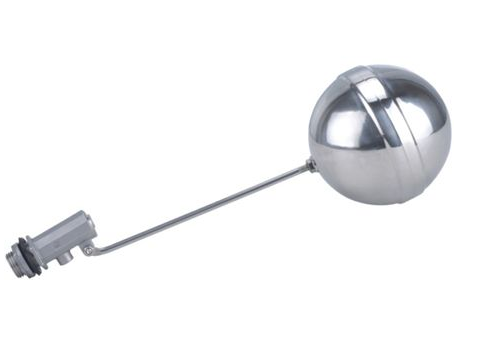

◆ 自動補水閥
冷卻塔下部的水盤處設有自動補水球閥，便于冷卻塔運行缺水時自動布水。
材質304不銹鋼
管徑DN25、DN32
